ブラストキャビネット図面・寸法
- 汎用手動機(直圧式) BA・BAS型
- 汎用手動機(吸引式) B-0型
- 汎用手動機(吸引式) B-1・2型
- 汎用手動機(吸引式) BS型
- 汎用手動機(吸引式) BS-2A型
- 台車テーブル式手動機 B-2T型
- 台車テーブル式手動機 B-3T型
- 台車テーブル式手動機 B-4T型
- バレル式ブラスト機 BA・BAK型
- バレル式ブラスト機 BS-2K型
- プロブラスター 2連式 VMC-X30
- プロブラスター 3連式 PROBLAST-3

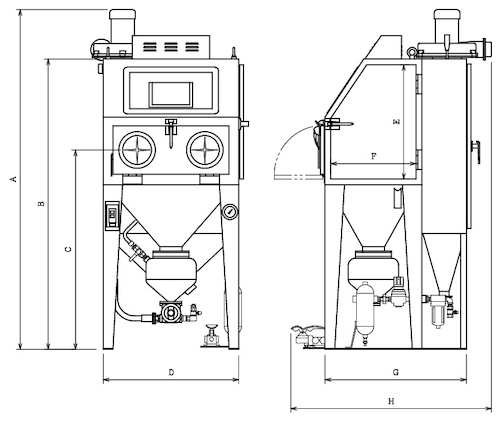

汎用手動機(直圧式)
BA・BAS型
| 型番 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| BA-1型 | 1,760 | 1,500 | 1,030 | 700 | 590 | 440 | 730 | 1,035 |
| BA-2型 | 1,930 | 1,670 | 1,075 | 900 | 710 | 520 | 830 | 1,115 |
| BAS-2A型 | 1,920 | 1,700 | 1,040 | 900 | 720 | 770 | 900 | 1,115 |
汎用手動機(吸引式)

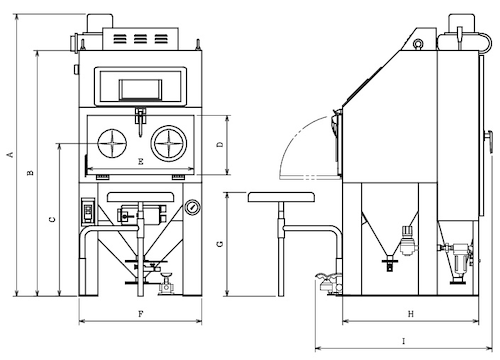

B-0型
| 型番 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| B-0型 | 1,500 | 1,300 | 800 | 315 | 565 | 650 | 550 | 720 | 935 |

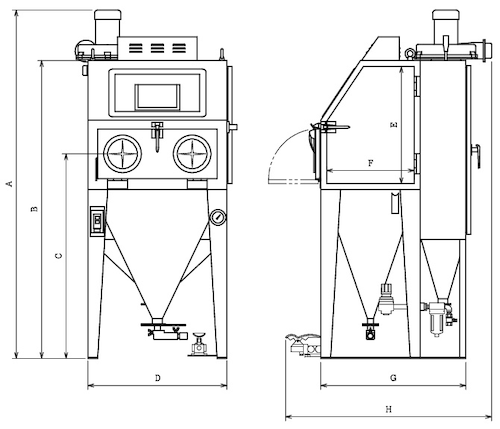

B-1・2型
| 型番 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| B-1型 | 1,760 | 1,500 | 1,030 | 700 | 590 | 440 | 730 | 1,035 |
| B-2型 | 1,930 | 1,670 | 1,075 | 900 | 710 | 520 | 830 | 1,135 |

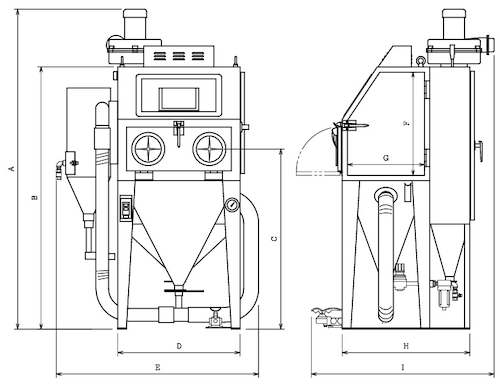

BS型
| 型番 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| BS-1型 | 1,830 | 1,500 | 1,030 | 700 | 1,160 | 590 | 440 | 730 | 1,045 |
| BS-2型 | 1,850 | 1,520 | 925 | 900 | 1,350 | 710 | 520 | 830 | 1,145 |

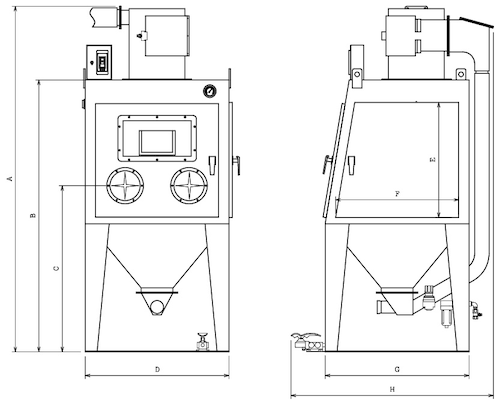

BS-2A型
| 型番 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| BS-2A型 | 2,160 | 1,700 | 1,040 | 900 | 720 | 770 | 900 | 1,265 |
台車テーブル式手動機

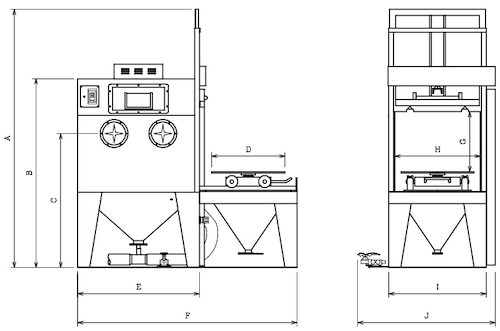

B-2T型
| 型番 | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| BAS-2T型 | 2,120 | 1,550 | 1,100 | 600 | 1,000 | 1,800 | 490 | 700 | 800 | 1,130 |
| BS-2T型 | 2,190 | 1,620 | 1,170 | 600 | 1,000 | 2,180 | 560 | 700 | 800 | 1,570 |
| B-2T型 | 2,120 | 1,550 | 1,100 | 600 | 1,000 | 1,800 | 490 | 700 | 800 | 1,570 |

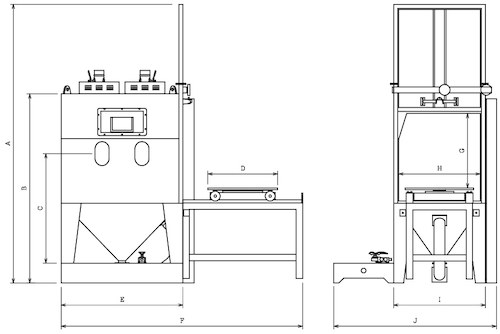

B-3T型
| 型番 | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| BAS-3T型 | 2,800 | 1,900 | 1,100 | 700 | 1,220 | 2,420 | 740 | 820 | 920 | 1,630 |
| BS-3T型 | 2,800 | 1,900 | 1,100 | 700 | 1,220 | 2,420 | 740 | 820 | 920 | 2,000 |
| B-3T型 | 2,800 | 1,900 | 1,100 | 700 | 1,220 | 2,420 | 740 | 820 | 920 | 1,970 |

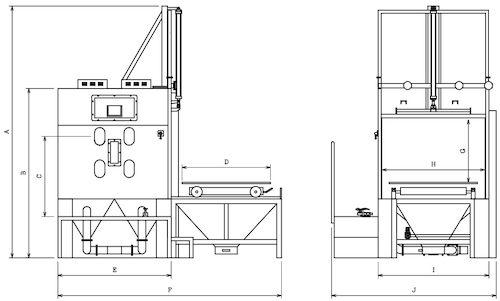

B-4T型
| 型番 | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| BAS-4T型 | 3,420 | 2,300 | 1,090 | 1,200 | 1,540 | 3,040 | 850 | 1,400 | 1,500 | 2,240 |
| BS-4T型 | 3,625 | 2,300 | 1,090 | 1,200 | 1,540 | 3,040 | 8,50 | 1,400 | 1,500 | 2,690 |
| B-4T型 | 3,420 | 2,300 | 1,090 | 1,200 | 1,540 | 3,040 | 850 | 1,400 | 1,500 | 2,535 |
バレル式ブラスト機
BK・BAK型
| 型番 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| BAK-1型 | 1,955 | 1,700 | 1,030 | 700 | 1,110 | 590 | 440 | 730 | 1,460 |
| BAK-2型 | 2,125 | 1,870 | 1,075 | 900 | 1,325 | 710 | 520 | 830 | 1,560 |
| BK-1型 | 1,760 | 1,500 | 1,030 | 700 | 1,110 | 590 | 440 | 730 | 1,100 |
| BK-2型 | 1,930 | 1,670 | 1,075 | 900 | 1,325 | 710 | 520 | 830 | 1,160 |

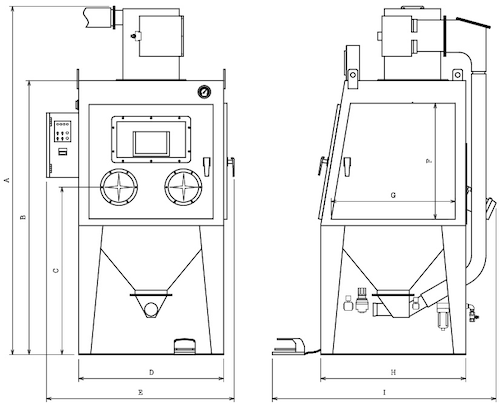

BS-2K型
| 型番 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| BS-2K型 | 2,160 | 1,700 | 1,040 | 900 | 1,165 | 720 | 770 | 900 | 1,390 |

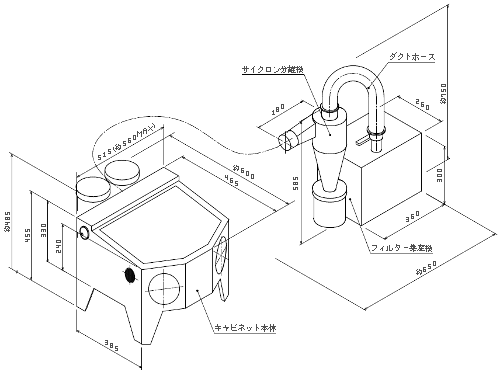

プロブラスター
2連式 VMC-X30

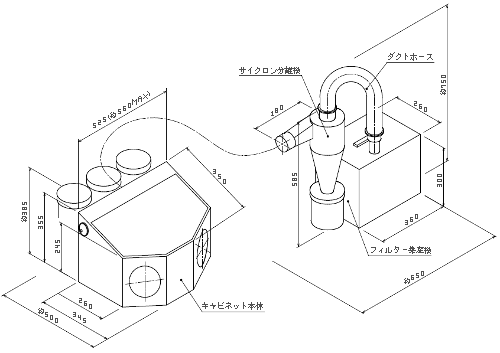

3連式 PROBLAST-3
