パッキン

パッキンリスト

エアブラストマシン

エアブラストマシン パッキンリスト
  1. 自動閉止弁
  2. ダイヤフラム(パッキン)セット
  3. ブラストバルブ取付パッキン3枚セット((5)(6)(8)
  4. 閉止弁弁座パッキン M-04E
  5. 閉止弁フランジパッキン M-04F
  6. マニホールドパッキン M-13
  7. ダイヤフラムパッキン R-1H
  8. ブラストバルブフランジパッキン M-20
  9. 菱フランジパッキン R-02F
  1. 菱形バルブパッキン R-02S
  2. ブラストバルブ取付パッキン M-21
  3. タンクパッキン M-24
  4. ACバルブグランドパッキン M-72
  5. ウレタンパイプ R-2U
  6. 流量制御ネジ用Oリング
  7. ホルダーパッキン AHP

PAGE TOP

ダイヤフラム(パッキン)セット

  品番 適合機種
ダイヤフラムセットAR-1型 AR-1 ブラストキャビネット BA
バキュームブラスター AV
ダイヤフラムセットAR-2型 AR-2 エアブラストマシン A-3
バキュームブラスター ACV
ダイヤフラムセットAR-2角型 AR-2旧角型 エアブラストマシン A-3
バキュームブラスター ACV-1
ダイヤフラムセットAR-3型 AR-3 エアブラストマシン ACR-1〜4、ACR-3L
バキュームブラスター ACV
ダイヤフラムセットAR-4型 AR-4 エアブラストマシン ACR-3H

エアブラストマシンACR/AC部品表(27)(29)(30)(31)×2((39)(41)×2、(42)(43))のセット。

交換取付方法

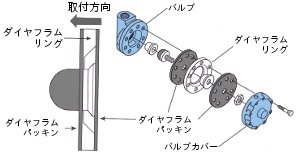

ダイヤフラムセット交換取付方法

ダイヤフラムリングの平らな方を取付側にして、ダイヤフラムパッキンに装着してからバルブカバーを取り付けてください。
※ダイヤフラムリングの取付方向を特に注意してください。

PAGE TOP


閉止弁座パッキン M-04E

  品番 適合機種
閉止弁座パッキン A3 エアブラストマシン A-3
バキュームブラスター AV
ACV-1AS-P/1ES-P
ブラストキャビネット BA
AC3 エアブラストマシン ACR/AC-1〜3
バキュームブラスター ACV-2AS-P/2ES-P
AC4 エアブラストマシン ACR/AC-4

エアブラストマシンACR/AC部品表(10)

PAGE TOP

閉止弁フランジパッキン M-04F

  品番 適合機種
閉止弁フランジパッキン A3 エアブラストマシン A-3
バキュームブラスター AV
ACV-1AS-P/1ES-P
ブラストキャビネット BA
AC3 エアブラストマシン ACR/AC-1〜3
バキュームブラスター ACV-2AS-P/2ES-P
AC4 エアブラストマシン ACR/AC-4

エアブラストマシンACR/AC部品表(11)

PAGE TOP

マニホールドパッキン M-13

  品番 適合機種
マニホールドパッキン A3 エアブラストマシン A-3
AC-1
バキュームブラスター ACV
AC3 エアブラストマシン ACR/AC-2〜3(R)
AC4 エアブラストマシン ACR/AC-4
バキュームブラスター ACV-2
AC4-2A エアブラストマシン ACR/AC-4-2A
BA2 ブラストキャビネット BA
バキュームブラスター AV

エアブラストマシンACR/AC部品表(20)

PAGE TOP

菱フランジパッキン R-02F

  品番 適合機種
菱フランジパッキン ACR エアブラストマシン ACR/AC
ACV バキュームブラスター ACV
BA ブラストキャビネット BA

PAGE TOP

ブラストバルブ取付パッキン M-21

  品番 適合機種
ブラストバルブ取付パッキン AR1 ブラストキャビネット BA
バキュームブラスター AV
AR2〜4 エアブラストマシン ACR/AC

エアブラストマシンACR/AC部品表(56)

PAGE TOP

タンクパッキン M-24

  品番 適合機種
タンクパッキン 40A エアブラストマシン AC-1
バキュームブラスター ACV-2AS-P/2ES-P
65A エアブラストマシン ACR/AC-2〜4

エアブラストマシンACR/AC部品表(58)

PAGE TOP

ウレタンパイプ R-2U

  品番 適合機種
ウレタンパイプ R-2U-2 エアブラストマシン A-3/3R
R-2U-3 ACR/AC-1〜4
R-2U-4 ACR-3L/3LH

エアブラストマシンACR/AC部品表(76)

PAGE TOP

ホルダーパッキン AHP

  品番 適合機種
ホルダーパッキン AHP-1 ホルダー AH-19-32
AH-25
AH-32
AH-38
AHP-2 AH-12
AH-19-20

PAGE TOP

クイックパッキン K-1、2

  品番 適合機種
ホルダーパッキン K-1(大) ワンタッチブラストホース継手 19〜38φ
K-2(小) 12φ

PAGE TOP

作業孔パッキン

  品番 適合機種
作業孔パッキン ブラストキャビネット B-0
B-1
B-2
BA-1
BA-2
BS-1
BS-2K
BS-2A

筒型、丸+型、丸×型の3点セット。
