複合ブラストマシンAH-3

次世代を担う複合ブラストマシン。

ブラストマシンの中でもAH-3型は、研掃・回収・集塵・選別・供給それぞれの機能をコンパクトに複合したタイプ。本機は定置式で、エジェクターを装備。真空発生機能により研削材・粉塵を回収します。さらに風選により選別された清浄な研削材がホッパータンクに送られ、下に設置されているブラスト機に研削材を供給、再利用します。各機能は全てエアー式。レベルセンサーを装備することにより自動化も可能です。

エジェクター方式AH-3型回収機

エジェクター方式AH-3型回収機
  1. エジェクターまたはブロア回収機
  2. 1次ホッパータンク
  3. ロータリー選別機
  4. 風選別機
  5. バケットエレベーター
  6. 供給用ホッパータンク
  7. ブラストマシン(ACR型)
  8. 制御盤
  9. ピンチバルブ
  10. ゲートバルブ
  11. サイクロンセパレーター
  AH-3 AH-4 AH-3S AH-4S
ホッパータンク全容量 L 920 2,000 920 2,000
回収容積 L 740 1,600 740 1,600
スチールグリット収容量 kg 3,000 6,500 3,000 6,500
使用空気量 m3/min 8.1
回収能力 kg/Hr 2,600
使用電力 kw   0.4
選別能力 kg/Hr   7,500
回収方法 エジェクター
機械寸法 長さ mm 1,300 2,550 2,250 2,550
奥行 mm 1,100 1,400 1,100 1,400
高さ mm 3,700 6,600 5,900 6,600

PAGE TOP

エジェクター方式分離式AH-3B型回収機

分離式で簡単設置

AH-3型の研掃・回収・集塵・選別・供給機能に加え、運搬に便利な分離式になっております。リフト一台で簡単に設置が可能です。

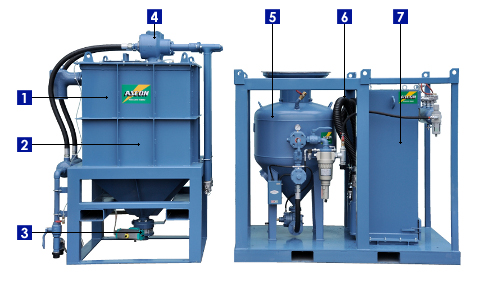

エジェクター方式AH-3B型分離式回収機
  1. 風選選別機
  2. ホッパータンク
  3. 供給口
  4. エジェクターまたはブロワ回収機
  1. サンドブラスト機 ACR-3型
  2. 排気ホース
  3. 集塵機
仕様
  AH-3B AH-3BR-15C
ホッパータンク全容量 L 920 920
回収容積 L 740 740
スチールグリット収容量 kg 3,000 3,000
使用空気量 m3/min 8.1 -
回収能力 kg/Hr 1,400 1,300
使用電力 kw   15
回収方法 エジェクター 電動ブロワ
機械寸法 長さ mm 2,100 1,400
奥行 mm 1,150 1,150
高さ mm 3,850、3,550 3,850、3,550
ユニット寸法
  長さ 奥行き 高さ
mm mm mm
AH-3BR 1,400 1,150 3,850、3,550
ブロワユニット 1,100 1,500 1,700
集塵ユニット 1,700 1,100 1,700
