ブラストシステム

次世代のブラスト環境を構築する新進ブラストシステム。

ブラスト作業は近年の産業界の発展に伴い、より高度な技術と快適な作業環境が求められるものへと変容してまいりました。
厚地鉄工は、快適な作業環境を配慮して、自動化、各種関連装置の機能向上とシステム化による工場全体の効率化を図ることで環境を保全し、納期の短縮・コストの削減・品質の向上を実現するモデル工場の構築をご提案。こちらでは、当社のブラストシステムを中心とした各種機器からなる研掃工場のモデルをご紹介いたします。

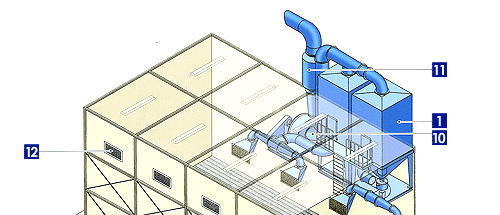

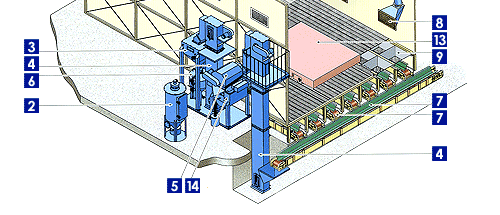

ブラストシステムABH-3型

ブラストシステムABH-3型
ブラストシステムABH-3型

  1. 研掃工場用集塵機
    AOL-80/120/240型 高機能で保守点検も簡単
  2. 選別機用集塵機
    AR-50型 研削材風選選別時に発生する微粉塵の吸引回収
  3. ホッパータンク
    浄化された研削材を備蓄
  4. バケットエレベーター
    研削材を供給用タンクに移送
  5. ロータリー選別機
    荒ゴミと微粉塵を含んだ研削材の選別
  6. ブラストマシン
    ACR型
  7. ベルトコンベヤー
    研掃された研削材回収搬送
  1. 集塵吸引フード
    研掃内で発生した粉塵の吸引口
  2. 研掃室シュート
    研掃された研別材を落下、ベルトコンベヤーで搬送
  3. ブロア
    研掃工場用送風機
  4. サイレンサー
    集塵機用消音機
  5. 吸気ギャリー
    外気の吸気口
  6. 台車
    加工物の出入りと作業台
  7. 風選選別機
    微粉塵を含んだ研削材を定量落下と風力のプラス圧・マイナス圧を利用して研削材を浄化
