汎用手動機(吸引式)

金属部品の精密加工に最適の高性能キャビネット。

サンドブラスト・エアーブラスト作業の中でも、精密さを要求される金型研掃などに最適な、吸引式ブラストキャビネット。
直圧式に比べて研掃能力が穏やかなため、研掃面を傷つけることが少なく、ムラのない滑らかな仕上がりを実現させます。当社の吸引式汎用手動機は、精緻を極めた研掃能力と、クリーンで安全な作業環境をご提供。作業の効率を大幅に向上いたします。

B-0型

ブラストキャビネットの中でも、最小機種のB-0型。
本機はプラスチックや、精密な小型部品の研掃に威力を発揮いたします。また、作業用の椅子を標準で装備しておりますので、楽な姿勢で作業できます。シンプルな構造で使いやすく、研削材の交換も容易。吸引式独自のムラのない安定した仕上げ面を作ることが可能となります。

B-0型

主な用途

  • 錆・塗装はがし
  • 小物品の梨地加工
  • プラスチック成形品のバリ取り

使用に適する研掃材
F40〜F60

型式 型番 奥行き 高さ
mm mm mm
汎用手動機 B-O型 650 470 700
 (作業室寸法)

PAGE TOP

B-1・B-2型

ブラストに必要な装置である圧力計・減圧弁・エアフィルター・フットバルブ・バッグフィルター・集塵機などを装備したB-1・B-2型。
本機は、設置面積の小さいコンパクトタイプのキャビネットです。穏やかなブラストが可能で、プラスチックや精巧さが要求される金属金型の表面処理に最適です。手動作業のため作業の微調整も簡単。加工物に合わせて研削材を使用することができ、交換も容易です。

B-1・B-2型

主な用途

  • 錆・塗装はがし
  • 小物品の梨地加工
  • スケールの除去
  • プラスチック成形品のバリ取り
  • その他の表面処理全般

使用に適する研掃材
F16〜F60

型式 型番 奥行き 高さ
mm mm mm
汎用手動機 B-1型 700 500 650
B-2型 900 600 800
 (作業室寸法)

PAGE TOP

BS-1・BS-2型

従来機のB-1・2型機に分級用のサイクロンを取り付けたBS-1・BS-2型。
サイクロンによる集塵・選別によって、常にクリーンな研削材を使用することができるため、作業効率が向上します。特に精密機械部品等の精度を要求されるブラスト加工には最適です。

BS-1・BS-2型

主な用途

  • 精密機械部品の表面処理
  • 小物品の梨地加工
  • スケールの除去
  • プラスチック成形品のバリ取り

使用に適する研掃材
F80〜F220

型式 型番 奥行き 高さ
mm mm mm
サイクロン装備の
汎用手動機
BS-1型 700 500 650
BS-2型 900 600 800
 (作業室寸法)

PAGE TOP

BS-2A型

高性能サイクロンにより清浄な研削材を繰り返し使用できるのが特長のBS-2A型。
吸引式のため連続作業が可能で、精緻を極めたブラスト能力は、ムラのない安定した仕上げ面つくりを可能にしました。前面および側面扉の両面を開閉式にし、回転テーブルを標準装備することで、作業効率・使い勝手のよさを追及。加工物の搬入・搬出も容易です。

BS-2A型

主な用途

  • スケールの除去
  • 梨地加工
  • バリの除去
  • 小物、多品種の量産加工

使用に適する研掃材
F80〜F220

型式 型番 奥行き 高さ
mm mm mm
汎用手動機 BS-2A型 900 900 900
 (作業室寸法)

PAGE TOP

BM-1型

高いユーザビリティと高品質な加工性能を兼ね備えたBM-1型。
コンパクトな卓上型でありながら研掃材の循環機能を備えており、作業を中断することなく、連続して加工を行うことが可能です。
また、小型ながらも高い捕集機能を備えた集塵機を標準装備。机一つ分のスペースさえあれば、すぐにブラスト作業を始められます。

BM-1型

主な用途

  • 各種産業機械部品の梨地加工
  • プラスチックの成形、バリの除去
  • スケール除去
  • 天然石やガラス、陶器などの表面彫刻・デザイン
  • 塗装前のクリーニング・下地加工
  • セラミック部品等の微細研磨

使用に適する研掃材
F40〜F60

型式 型番 奥行き 高さ
mm mm mm
汎用手動機 BM-1型 500 360 250
(作業室寸法)

PAGE TOP

BP-0型

ワイドで効率的なブラスト加工が行える通常ノズル(TB-1型)、さらに精密な処理が可能なペンシルノズルの二つのノズルが付属します。
ソフトなブラストでむらのない滑らかな仕上がりを実現します。

BP-0型

特徴

  • 2つのノズルで強力かつ緻密な処理
  • 常にクリーンな研削材を使用することができるため、作業効率が大幅アップ
  • 精密機械部品等の、精度を要求される加工に最適

主な用途

  • 錆、スケール除去、メンテナンス等のクリーニング加工
  • 塗装、溶射、コーティング、メッキ等の下地処理
  • 工具や時計、カメラ等、あらゆる製品の梨地加工
  • バリ取り加工
  • 彫刻、工芸加工
  • 歯科技工用加工
  • ピーニング加工

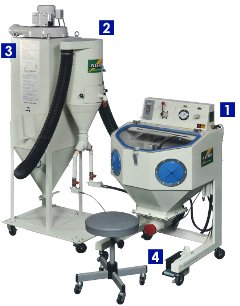

キャビネット本体
明るい照明、コンパクトなサイズ、キャスター付でらくらく移動
サイクロン分離機
再使用可能な研削材と粉塵を餞別分離
フィルター集塵機
粉塵をバグフィルターで補修、クリーンな作業環境を保全
フットバルブ(スイッチ)
前後調整が可能な収納式
装置寸法
型式 型番 奥行き 高さ
mm mm mm
吸引式キャビネット BP-0型 600 670 1,150
回収・集塵ユニット 750 500 1,870
仕様
型式 型番 使用電力 使用空気量 使用可能
研削材粒径
照明灯 集塵ブロワ TB-1 ペンシルノズル
吸引式キャビネット BP-0型 AC200V 42W AC100V 0.2KW 300L/min 55L/min 0.5mm以下
(ペンシルノズル)
