エア・電動方式(Eタイプ）…ブラストはエア・バキュームは電動。広面積のブラスト作業に最適。
研掃力・耐久力も抜群です。
- 処理方式
- 手動処理
用途
- 溶接ビードや塗装の下地
- 金型研掃・ピーニング
- その他の表面処理全般
使用範囲…20m～30m
装置の特徴
防塵研掃
手元のリモコンキーを押すと圧縮空気に研削材が適量に混入されて、ブラストホースからガンホルダーへと送られ、ノズルから噴射されます。この時、噴射された研削材と発生した粉塵、微小破片物は即バキュームに回収され、同時にガンホルダーに取り付けられた特製ナイロンブラシが粉塵などの外部飛散を防止します。
回収と選別
噴射と同時にバキューム回収された研削材、粉塵、微小破片物はバキュームホースを経てサイクロンセパレーターに送られます。そこで、風選とバイブレーションスクリーンによる選別が行われ、均一な清浄研削材のみがホッパータンクへと送られます。この研削材は、繰り返し利用されるので経済的です。そのため、高品質な研削材が再利用でき、生産性の向上につながります。
集塵
サイクロンセパレーターで分離された粉塵、微小破片物はブロア集塵機で完全に補足され、バグフィルターを通過してダストボックスに回収されます。そうしてクリーンな空気のみがブロアから排出されますので公害の心配もありません。排気音もサイレンサーで消音されるため、周囲環境への影響も最小限に抑えることが可能です。
標準付属品
- ガンホルダー(G-80)…1式
- バキュームホース（φ50）…20ｍ
- ブラストホース（φ19）…20ｍ
- エアホース（φ32）…20ｍ
- リモコンホース（2芯）…20ｍ
- 分解工具一式

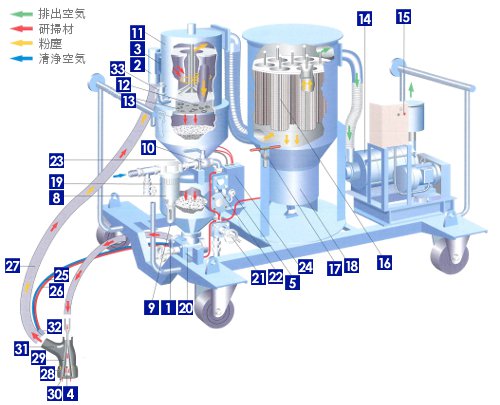

各部名称
- ブラストホース継手
- バキューム吸引口
- 排気バルブ
- ノズル
- 圧力計
- ビッグフィルター
- ドレンコック
- 給気バルブ
- サイクロンセパレーター
- バイブレーター
- とおし金網
- ブロア
- ボタンスイッチ(エジェクター調整ハンドル）
- バグフィルター
- ちり落としスイッチ
- ダストボックス
- ブラストタンク
- ブラストバルブ
- リモコン用エアバルブ
- エアバルブ
- リモコンエアフィルター
- リモコンボックス
- リモコンホース(青）
- リモコンホース(赤）
- バキュームホース
- ブラシカバー
- （スチール）コーン
- リングブラシ
- ガンホルダー
- リモコンキー
- エアバルブ（エジェクター用）
資料
サイズ・仕様
| 型式 | 型番 | 長さ | 幅 | 高さ | 重量 | タンク容量 |
|---|---|---|---|---|---|---|
| mm | mm | mm | kg | L | ||
| ストロングブラスター | ACV-1ES-P | 2,342 | 1,186 | 1,843 | 610 | 40 |
| ACV-2ES-P | 2,653 | 1,296 | 2,131 | 755 | 80 |
| 型式 | 型番 | バキューム | ブラスト | バキューム | 静風圧 (最高） | ブラストタンク | 標準ガンホルダー | |||
|---|---|---|---|---|---|---|---|---|---|---|
| ノズル使用空気量 | 電動量 Eタイプ | 容量 | グリット | 形式 | バキュームホース | |||||
| Φmm | m3／min | mmAq | L | kg | ||||||
| ストロング ブラスター | ACV-1ES-P | 電動 | 6 | 2.2 | 200V 3相 5.5kw | 2,100 | 40 | 125 | G-80 | 50Φmm 20m |
| ACV-2ES-P | 電動 | 7 | 4.0 | 200V 3相 7.5 kw | 2,300 | 80 | 250 | G-80 | 50Φmm 20m | |
