ACV-1ER-8C／ACV-2ER-15C エア・電動方式PRODUCTS

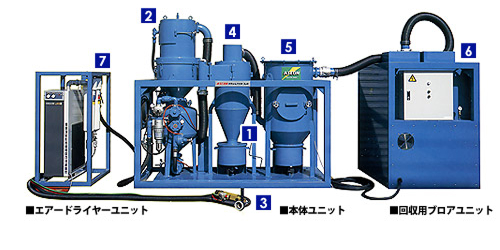

1. ブラストタンク

   コンクリートや金属の表面を研掃することを目的とし、用途に応じた表面素地を引き出します。研削材(アルミナ・スチールグリット・ショット・ガラスビーズなど）の空気圧力や噴射量なども自在に調整可能。リモコン操作で噴射・停止時は素早く作動します。

2. 1次サイクロンセパレーター

   ブラストタンク上部のサイクロンセパレーターとホッパータンクは、最も重要な役割を担います。先端のブラストガンから噴射した研掃後の研削材と微粉塵はバキュームホース内を搬送し、1次サイクロンセパレーターに回収され、不要な微粉塵と再利用可能な研削材に分離選別されます。さらにホッパータンク上部に設けられているバイブレーター付金網を通過し、選別された清浄研削材は備蓄され再利用されます。ホッパータンクの金網には荒ゴミが残りますので、定期的に取り除いてください。

3. バキュームガン

   バキュームホースの最先端に位置する噴出口。噴射ノズルと回収ガンホルダーとの組み合わせで、研削材が外部に漏れない構造になっております。ブラスト作業には、噴射中の研削材の量とバキューム回収に必要な吸引圧力と容量がバランスよく整っていることが最も大切です。当社ではアルミ合金製と耐摩ゴム製バキュームガンをご用意いたしております。ご使用条件に合わせてお選びください。リングブラシは平面用とコーナー用があります。

4. 2次サイクロンセパレーター

   1次サイクロンセパレーターとバッグフィルター集塵機との中間に設置された、粉塵回収機。粉塵を99パーセント以上回収し、ジャッキアップ方式のダストボックスに蓄えます。またダストの排気もここで行います。

5. バッグフィルター集塵機

   高真空圧に耐えるよう設計された円筒型のボディ。菊型カートリッジ式フィルターにより、ろ布面積を広く取り、耐久性・集塵効率を良くしました。

6. 回収用ブロアユニット

   回収用ブロアユニットは、ルーツ式ブロアを採用し強力な吸引力を発生させますので60ｍのバキュームホースも可能です。その際に発生する騒音・振動等に留意し、これを最小限に抑えることに努めました。排気・サイレンサー・安全装置、電気制御盤も完備しており、静かな作業環境を作り、クリーンな空気のみを排出します。

7. エアドライヤーユニット

   エアコンプレッサーからの湿気を含んだ圧縮空気は、対向流式熱交換器に入り冷却されます。
   この時、凝縮された水と油はオートドレントランプより排出されます。再び熱交換器に入り、熱い圧縮空気により過熱されます。この再熱作用により結露を防止し、乾燥空気を供給することができます。 また、このユニット内のミクロミストフィルターとラインフィルターを空気が通過することによって、3ミクロン以上の固形物、0.01ミクロン以上のオイルミストを除去いたします。

   使用範囲20m～60m

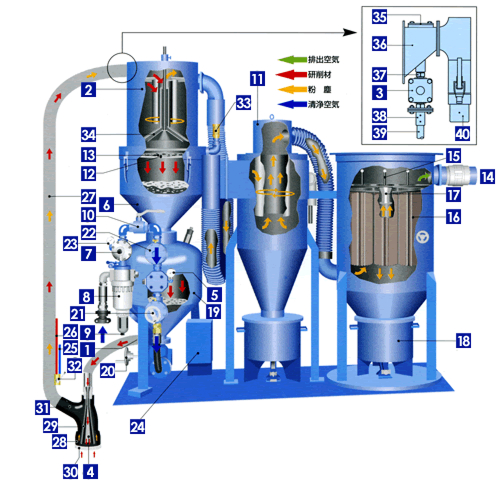

AC-V1／2ER型の分解図

1. ブラストホース取付口
2. 1次サイクロン(選別用）
3. ダイヤグラム式排気バルブ
4. ノズル
5. 元圧ゲージ
6. ホッパータンク
7. エアレギュレーター
8. エアフィルター
9. ドレンコック
10. エア元バルブ
11. 2次サイクロン(微粉回収用）
12. バイブレーター
13. とおし金網
14. 継手(ブロアへ連結）
15. パルスエアノズル
16. バッグフィルター
17. ちり落としリュフザー
18. ダストボックス
19. ブラストタンク
20. ダイヤフラム式サンドバルブ
21. ダイヤフラム式空気加減弁
22. ダイヤフラム式エアバルブ
23. リモコンエアフィルター
24. リモコンボックス
25. リモコンホース(青）
26. リモコンホース(赤）
27. バキュームホース
28. ブラシカバー
29. スチールコーン
30. リングブラシ
31. ガンホルダー
32. フェザータッチバルブ
33. 選別用2次エアバルブ
34. 選別調整傘
35. ゴム板および押さえ板
36. 吸引用中間継手
37. 六角鉄ニップル
38. 排気ホース継手
39. 排気用ブラストホース
40. バキュームホース継手
